大家都知道，网线是我们上网最基本的硬件设施之一，也是最不起眼的设备。我们习惯于购买现成的即已经制作好的网线，很少关心网线到底是怎么做的，只知道网线必定由8根芯线构成，购买时看准8根芯线即可。难道实现数据传输一定要8根芯线?非也，其实4根芯线也能帮你完成数据的传输。

　　优点
　1.制作简单、速度快。

　2.只用4根芯线，制作时不容易混淆，从而避免可能压制出错导致水晶头损坏。

　3.由于制作简单，可用于临时制作测试网络的跳线，对网管的帮助极大。

　缺点

　　1.有时会出现传输不稳定的现象。

　　2.不适用于大型网络。

　　应用范围

　　与8芯网线相比，4芯网线虽然看起来并没有突出的优势，但是在特定场合下却显得非常有用。比如我们在制作测试用的跳线时，可以快速制作，从而节省时间;在制作短距离的网线时也经常用到它。值得注意的是，4芯网线只适用于目前广泛使用的百兆网络。

　　充电:工作原理

　　要搞清楚4芯网线的工作原理，我们需要先了解普通网线的工作原理。双绞线可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型。目前在一般局域网中常见的是五类、超五类或六类非屏蔽双绞线。

　　双绞线剥开后，里面有8根芯线，分别是:绿白、绿、橙白、橙、蓝、蓝白、棕白、棕，两两成对相互缠绕在一起，通常我们的网线都是使用全部8根芯线。双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。而双绞线的连接方法也主要有两种，分别为直通线缆、交叉线缆。简单地说，直通线缆就是水晶头两端都同时采用T568A或者T568B的接法;而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。其他保持不变。

　　T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

　　T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

　　虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。

　　上手:制作步骤

　　前文介绍了4芯网线的制作原理，下面我们就开始4芯网线的具体制作了。当然，我们需要准备好压线钳和水晶头等工具。

　　所需工具:双绞线、RJ-45水晶头、压线钳、网线测试仪

　　第一步:剥线

　　我们需要先把双绞线的灰色保护层剥掉，可以利用压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。然后把这一部分的保护胶皮去掉。

　　提示:压线钳挡位离剥线刀口的长度通常恰好为一个水晶头的长度，大约15mm，过长或过短都会影响到网线的质量。

　　第二步:排列顺序

　　我们需要把每对相互缠绕在一起的线缆逐一解开。解开后根据接线规则把几组线缆依次排列并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠，还要把线缆尽量扯直。我们以T568B标准为例。

　　A端水晶头对应的为:1-橙白、2-橙、3-绿白、6-绿。

　　B端水晶头对应的为(1、2对应A端的3、6，3、6对应B端的1、2):1-绿白、2-绿、3-橙白、6-橙。

　　第三步:检查并插入水晶头

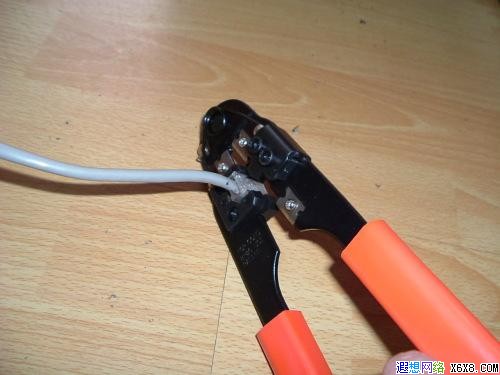

　　顺序排列好而且拉直后，我们需要先用压线钳的剪线刀把线缆顶部裁剪整齐(图1)，然后把整理好的线缆插入水晶头内。需要注意的是要将水晶头有针脚的一方向上，使方形孔一端对着自己。此时，最左边的是第1脚，最右边的是第8脚，其余依次排列。插入的时候需要注意缓缓地用力把4根线缆同时插入RJ-45头内对应的4个线槽中，一直插到线槽的顶端。

图1

　　第四步:压制

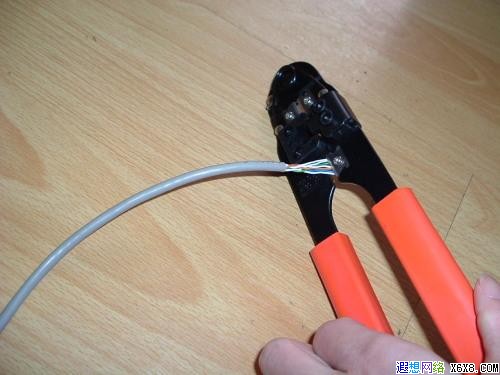

　　确认无误之后就可以把水晶头插入压线钳中间的压线槽内进行压线了。把水晶头插入后，用力握紧压线钳，只要听到轻微的“啪”的一声即可。这一过程使得水晶头凸出在外面的针脚全部被压入水晶头内了(图2)。压制好A端后，采用同样的方法即可完成B端的制作。

图2

　　验收:测试网线

　　制作好网线后，除了可以连接到电脑上测试是否工作正常外，我们还可借助网线测试仪来进行测试。我们以大家使用得非常多的“能手”网线测试仪为例。

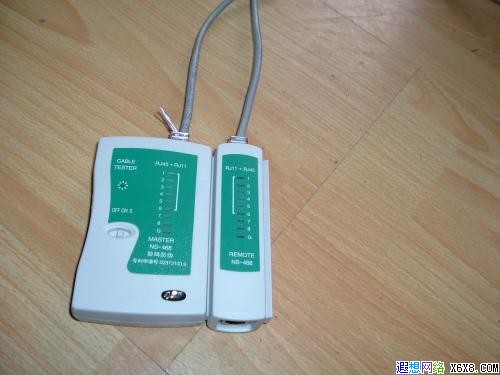

　　把在RJ-45两端的接口插入测试仪的两个接口之后，打开测试仪，可以看到测试仪上的两组指示灯都在闪动。我们可以看到其中一端按1、2、3、6的顺序闪动绿灯，而另外一侧则会按照3、6、1、2的顺序闪动绿灯。以上信息表示网线制作成功，可以进行数据的发送和接收(图3)。

图3

　　如果出现红灯或黄灯，就说明存在接触不良等现象，此时最好先用压线钳压制两端水晶头一次，再测，如果故障依旧存在，就得检查一下芯线的排列顺序是否正确。如果芯线顺序错误，那么就应重新进行制作。

　　提示:如果测试的线缆为直通线缆的话，测试仪上的8个指示灯应该依次闪烁。如果线缆为交叉线缆的话，其中一侧同样是依次闪烁，而另一侧则会按3、6、1、4、5、2、7、8这样的顺序闪烁。如果芯线顺序一样，但测试仪仍显示红色灯或黄色灯，则表明其中肯定存在对应芯线接触不好的情况。此时就需要重做水晶头了。

　　看了以上的4芯网线的制作方法，你一定有恍然大悟的感觉!的确，4芯网线与传统8芯网线相比并没有太特殊的地方，只是我们更深入地琢磨了网线的工作原理，把多余无用的东西撇开了，这样在制作网线时可以大大提高我们的工作效率，还可以减少因为压制错误导致水晶头损坏的额外支出，何乐而不为呢?
