图解组建硬阵列

作者：佚名文章来源：本站原创点击数：更新时间：2009-1-18

Raid的安装基本步骤如下：
1、BIOS设置打开Raid功能；
2、开机画面按相应热键进入Raid模式设置；
3、制作Raid驱动；
4、安装操作系统过程中加载Raid驱动；
5、系统里面安装Raid管理软件。

（1）Intel平台XP Raid设置和组建；

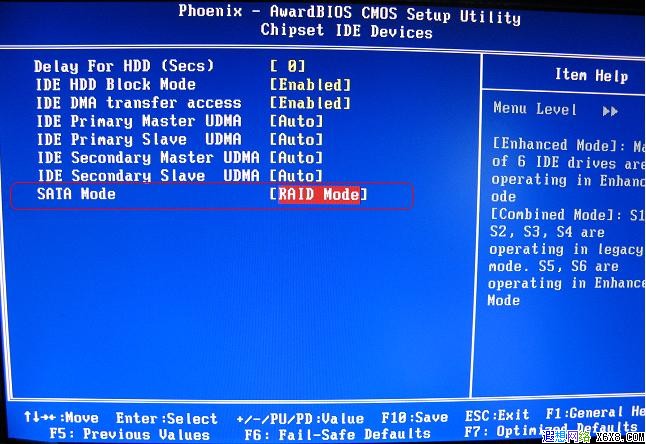

BIOS—>Integrated Peripherals—>Chipset IDE Device—>SATA Mode—>Raid Mode

保存CMOS设置重新启动计算机，在开机画面会提示按“Ctrl+I”热键进入Raid模式设置界面：

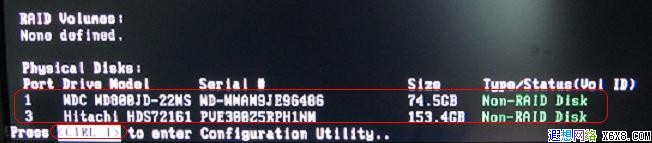

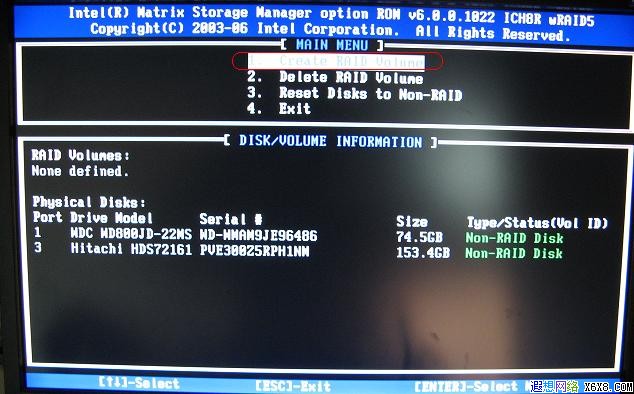

由上面图片可以看到硬盘提示为Non-RAID Disk，还没有组建Raid,画面最后一句就是提示按“Ctrl+I”进入Raid架构设置界面，如下图：

图中：
1、Create RAID Volume (注：创建RAID。)
2、Delete RAID Volume （注：删除RAID。）
3、Reset Disks to Non-RAID （注：将磁盘重新设置非RAID模式）
4、Exit （注：退出）
所以要组建Raid就选择1、回车进去，到下图：

图中：
Name：Volume0 (注：Raid名字)
RAID Level：Raid0（Stripe） (注：RAID模式，包括Raid1（Mirror）、0+1、5等)
Disks：Select Disks (注：选择硬盘，因为只有两个硬盘，所以就没什么选择的啦)
Strip Size：128KB （注：控制器写到逻辑卷中一个物理磁盘的大小，建议采用默认值）
Capacity：149.1GB （注：Raid最终总容量。在这里插入各种模式Raid容量的计算公式）
RAID 0 N*单位硬盘容量
RAID 1 硬盘总容量/N
RAID 0+1 硬盘总容量*2/N
RAID 5 硬盘总容量*（N-1）/N
注：N指硬盘数量。单位硬盘容量指一块硬盘的容量，但是以最小容量那一块做标准。硬盘总容量=N*单位硬盘容量。

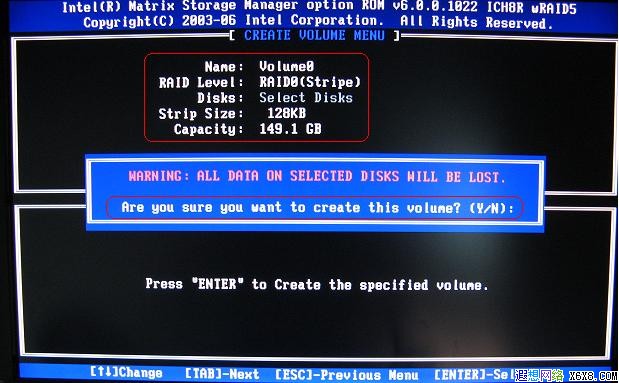

设置好这些参数后，按下“[F7]-Finish”，就会跳出是否清空硬盘的对话框。一定要选择“Y”，不然组成的Raid会使用不稳定，例如，蓝屏、死机、系统无法启动等等。

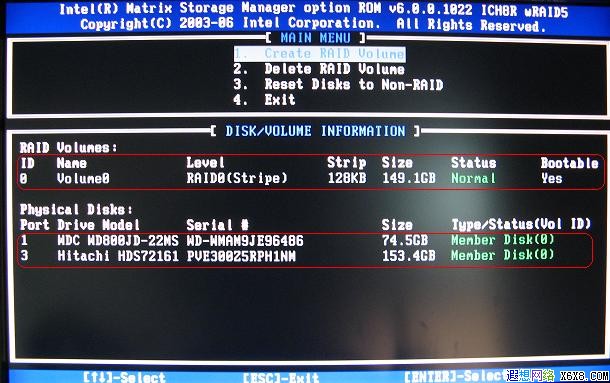

选择“Y”，回车后，就回到第一个画面，但是跟之前可不一样罗，注意看下图红线框部分跟这前的图对比，区别就在于Raid模式组建成功了:

保存退出就开始安装系统了。

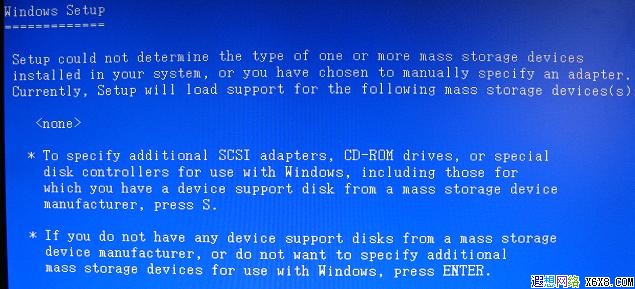

XP安装Raid驱动的步骤所有芯片都一样，但驱动加载稍有不同。即在安装过程中按“F6”键启动Raid驱动加载，然后用软驱把制作好的软盘驱动安装进去就行了，其它部分跟正常安装XP系统无异。什么时候按“F6”？系统光盘启动到蓝色背景安装界面，显示的第一话“Press F6…………”这个时候按。什么时候加载软盘驱动？出现下图的时候按“S”键进入加载程序：

I965+ICH8R（如：5P965+GLI、AP965+GLI）平台需要加载的驱动如下图：

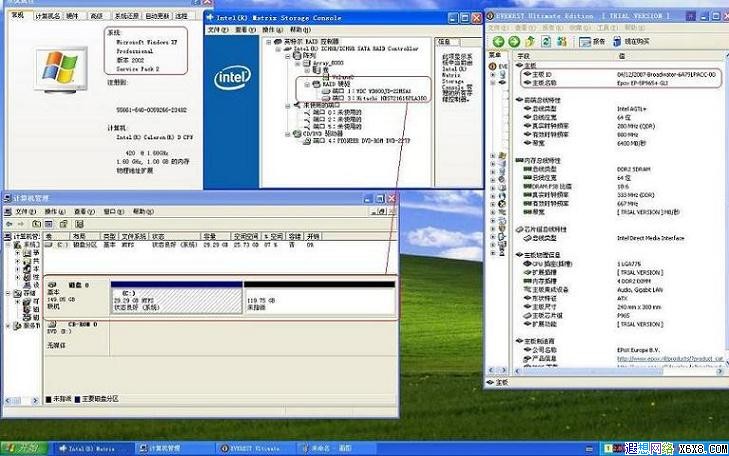

如果驱动正确并成功地加载了的话，那在分区界面只会看到一个硬盘，而且容量与在Raid模式设置时的容量相符。正常分区安装就可以了。完成安装截图：

（2）nForce平台XP Raid设置和组建；

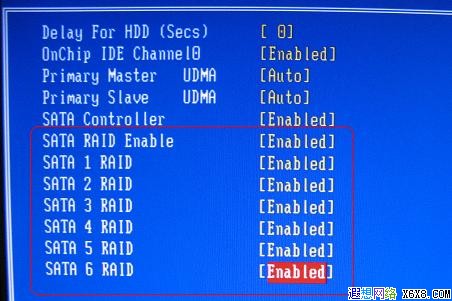

BIOS—>Integrated Peripherals—>Chipset IDE Device—>SATA RAID Enable—>Enable，并且相应地将硬盘位置的Raid端口打开，例如下图的SATA 1 RAID至SATA 6 RAID：

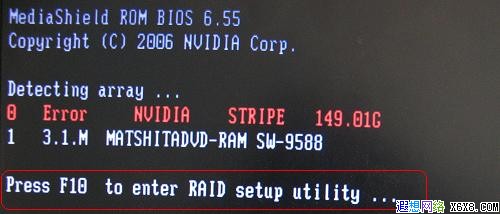

保存设置重新启动计算机，开机画面提示按“F10”进入Raid模式设置：

设置界面如下：

图中：RAID Mode：设置Raid模式，包括了Striping(Raid0)、Mirroring(Raid1)、Stripe Mirroring(Raid0+1)、Spanning、Raid5。
Striping Block：Raid单位容量。通常按默认的“Optimal(优化)”即可。

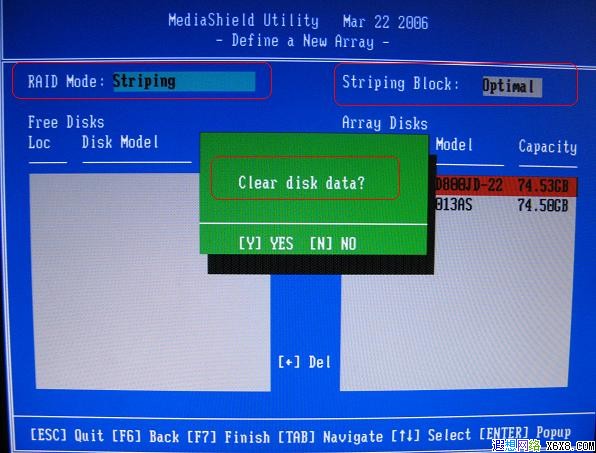

将要组建Raid的硬盘从左边选择至右边，然后按下“[F7]Finish”，跳出清空硬盘对话框，选择“Y”。然后进入下一画面：

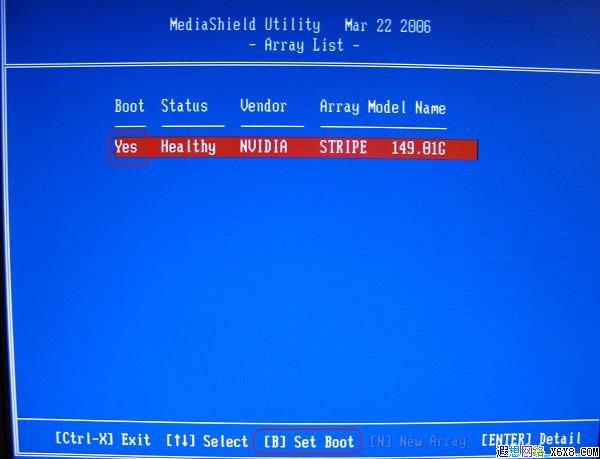

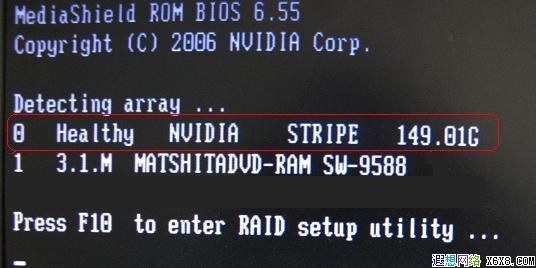

按下“[B]Set Boot”，设置Raid启动功能。最后退出。再开机就可以看到Raid模式组建成功：

安装系统跟驱动，步骤跟Intel平台一样，但在加载驱动内容上有差别，看下图：

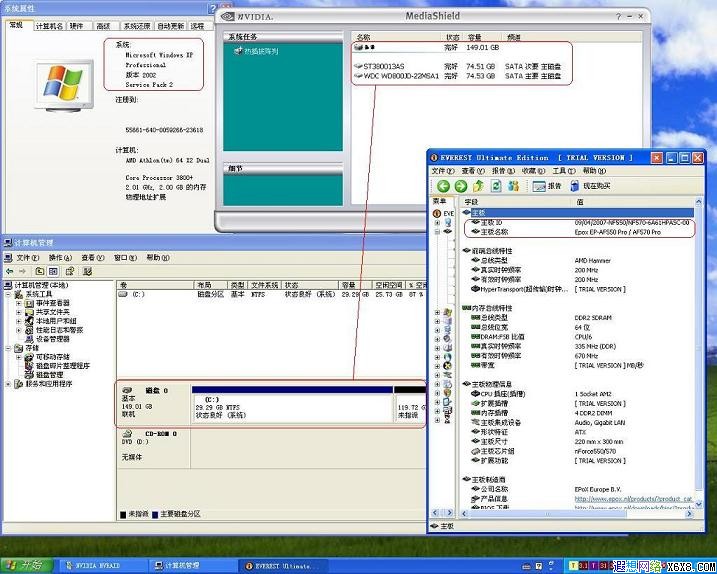

驱动“NVIDIA RAID CLASS DRIVER”和“NVIDIA nForce Storage Controller”两个都必须加载上去。不能只加一个。完成安装截图：

（3）VIA平台XP Raid设置和组建；
BIOS有两项需要设置，分别是：

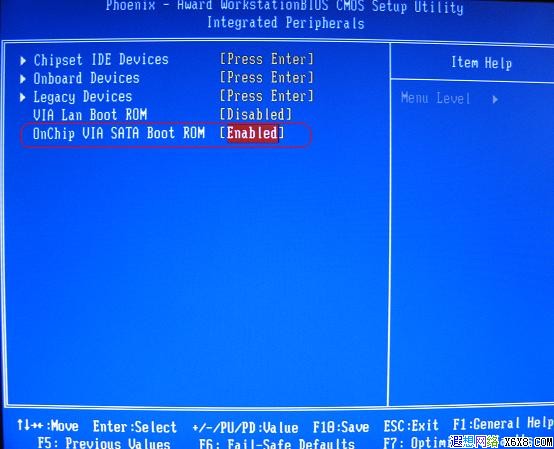

BIOS—>Integrated Peripherals—>OnChip VIA SATA Boot ROM—>Enable

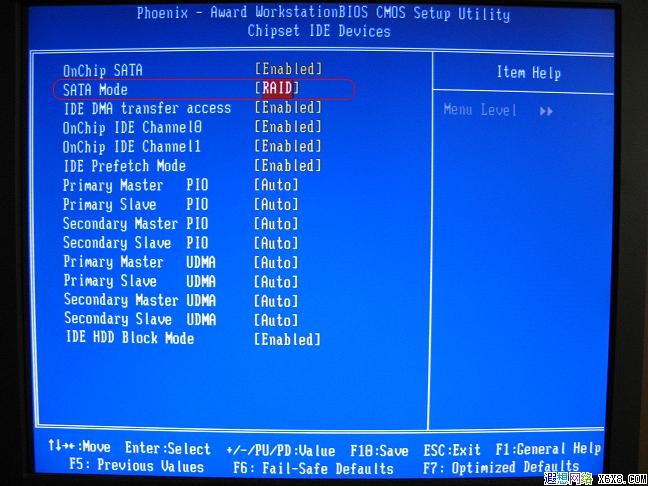

BIOS—>Integrated Peripherals—>Chipset IDE Devices—>SATA Mode—>RAID

保存BIOS设置重新启动计算机，会自动进入Raid设置界面，也可以在开机画面按“Tab”键进入:

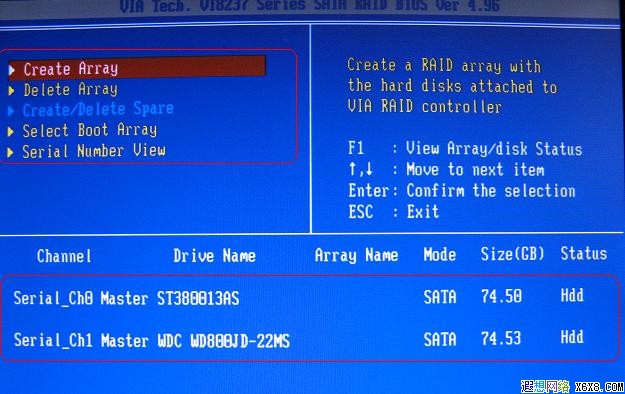

在Raid模式设置画面中选择第一项“Create Array”：

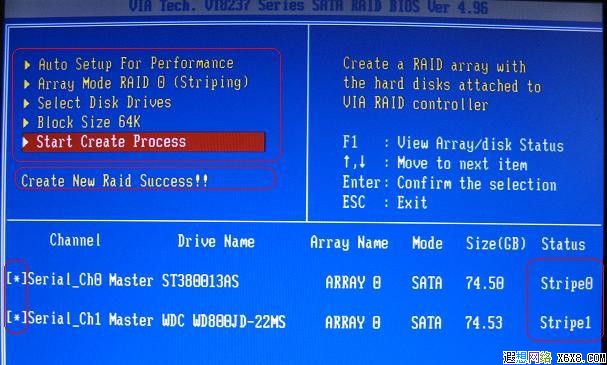

在“Create Array”界面中，选择第二项“Array Mode”为Raid 0(Striping)，然后第三项“Select Disk Driver”选择强硬，如下图硬盘前面都有星点符号表示已经选择。最后第五项“Start Create Process”开始创建:

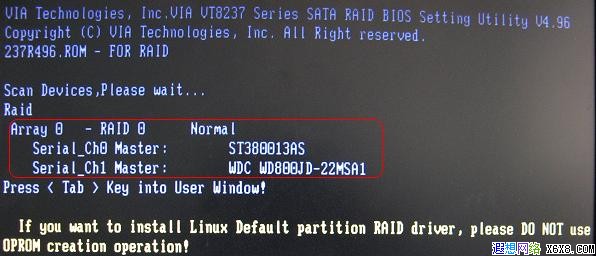

保存设置退出重新启动计算机，开机画面提示Raid组建成功：

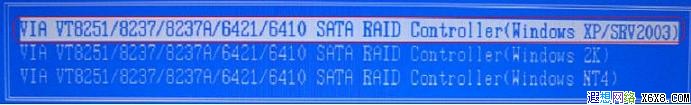

安装操作系统跟Raid驱动，步骤同其它平台一样，但驱动内容有差别，如下图：

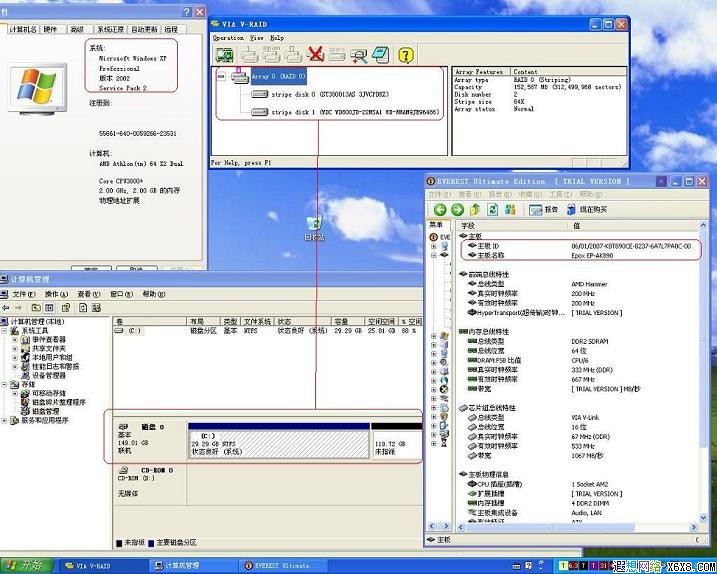

完成安装截图：

（4）第三方Raid控制芯片JBM363，XP Raid设置和组建；
BIOS有两项需要设置，分别是：
BIOS—>Integrated Peripherals—>JMicron Boot ROM—>Enabled

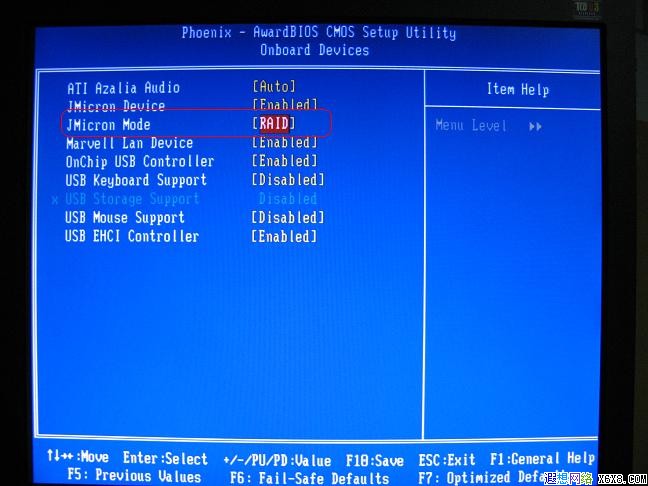

BIOS—>Integrated Peripherals—>Onboard Devices—>JMicron Mode—>RAID

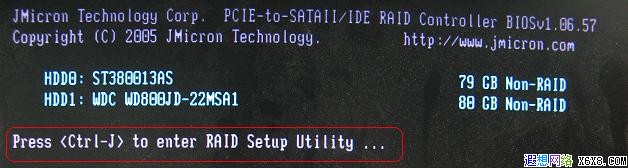

保存设置重新启动计算机，开机画面提示按“Ctrl+J”进入Raid模式设置:

按下Ctrl+J进入Raid设置界面如下：

图中：
Create RAID Disk Drive：创建Raid模式。
Delete RAID Disk Drive：删除Raid模式。
Revert HDD to Non-RAID：重置硬盘为非Raid械。
Solve Mirror Conlict：修复Raid1架构。
Rebuild Mirror Drive：重组Raid1架构。

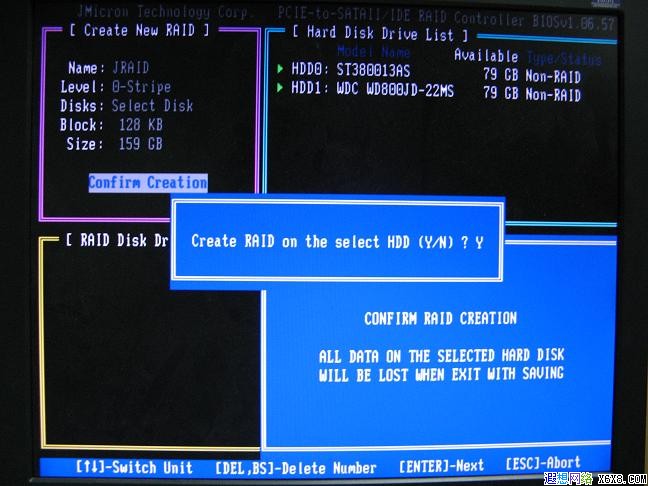

所以选择“Create RAID Disk Drive”进入Raid组建，设置了Raid名字，Raid模式，选择硬盘，Raid单位容量，Raid总容量后，选择“Confirm Creation”跳出组建确认框，选择“Y”继续：

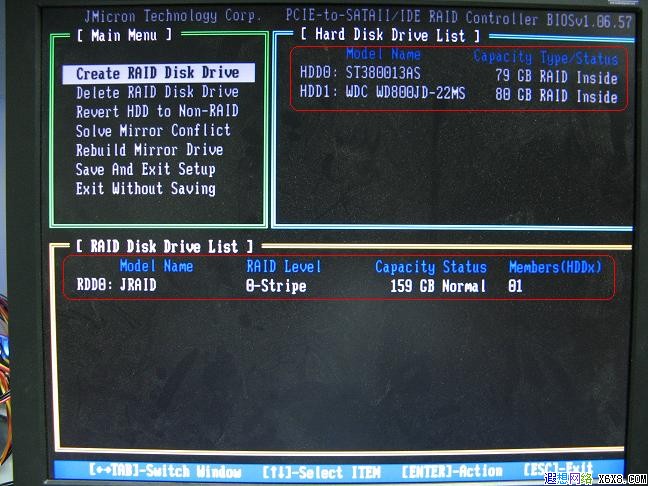

Raid模式组建成功：

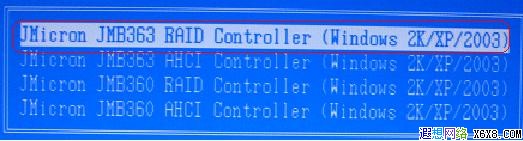

“Save And Exit Setup”保存退出，安装操作系统加载Raid驱动：

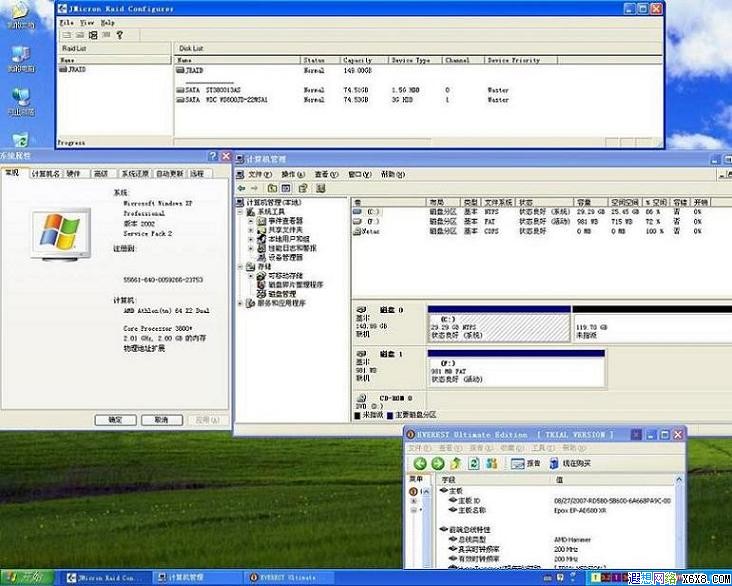

完成安装截图：

（5）ATi芯片XP Raid设置和组建；
BIOS有两项需要设置，分别是：

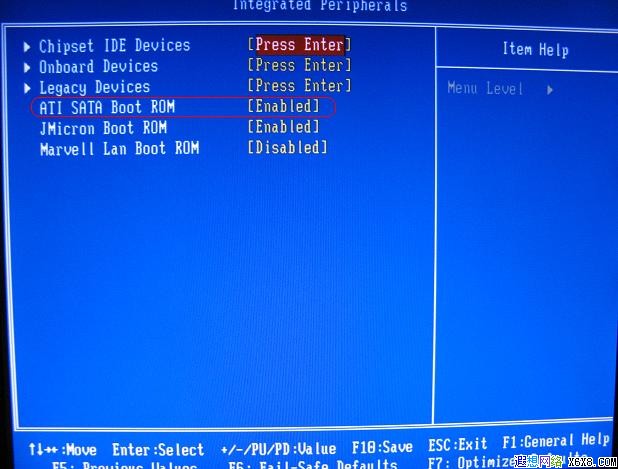

BIOS—>Integrated Peripherals—>ATI SATA Boot ROM—>Enabled
BIOS—>Integrated Peripherals—>Onboard Devices—>Chipset IDE Device—>RAID

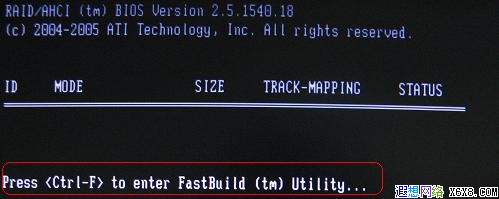

保存设置重新启动计算机，开机画面提示按“Ctrl+F”进入Raid模式设置：

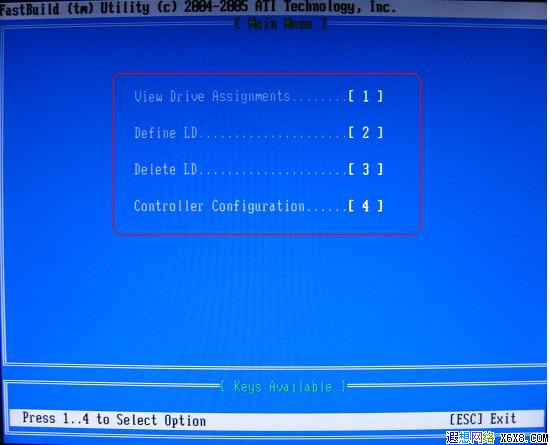

按下Ctrl+F进入Raid设置界面如下：

图中：
View Drive Assignments:检查硬件状态；
Define LD:定义Raid；
Delete LD:删除 Raid；
Controller Configuration:控制架构。
所以选择Define LD进入Raid模式设置：

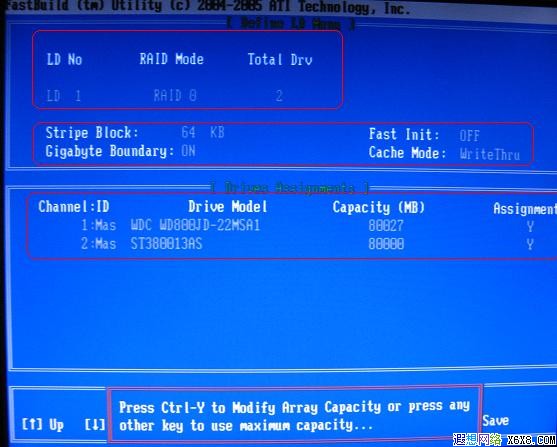

设置好参数后，按[Ctrl-Y]:Save,弹出“Press…………”的意思是按下Ctrl-Y可以修改Raid的容量（即是可以屏蔽硬盘容量D说），按任意键则Raid为最大硬盘容量。

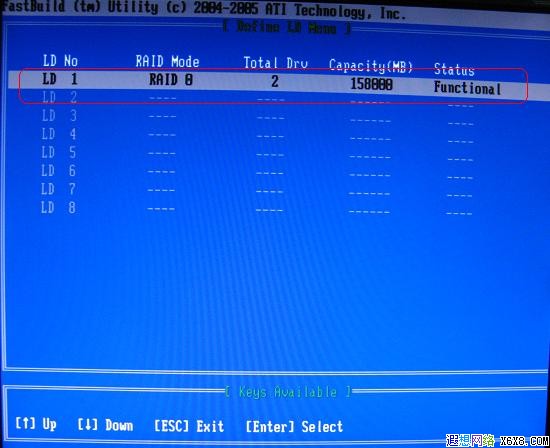

按下任意键后，Raid模式组建成功：

保存退出，正常安装系统，加载Raid驱动如下：

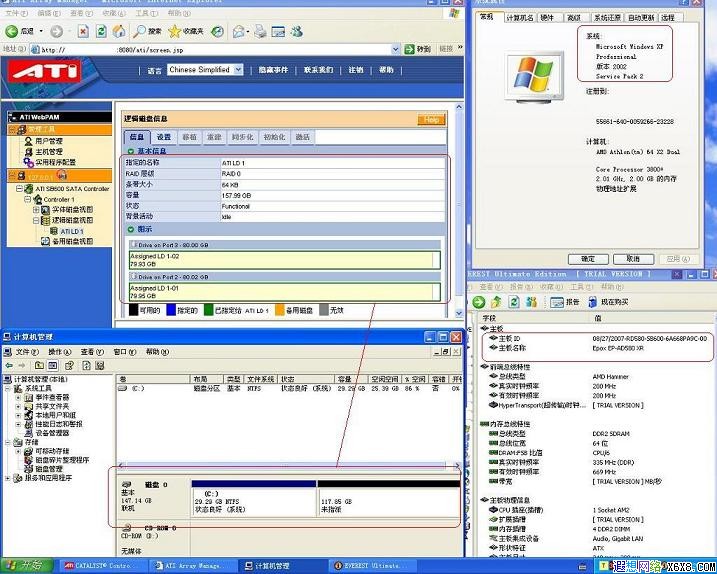

完成安装截图：

(6)Raid硬盘安装Vista系统。
Raid硬盘安装Vista系统跟安装XP+SP2系统最大的区别就在于Raid驱动加载方法上。

XP+SP2系统可以理解为必须使用软盘软驱来加载Raid驱动，但是Vista可以使用U盘、光盘、硬盘做为驱动载体进行加载。

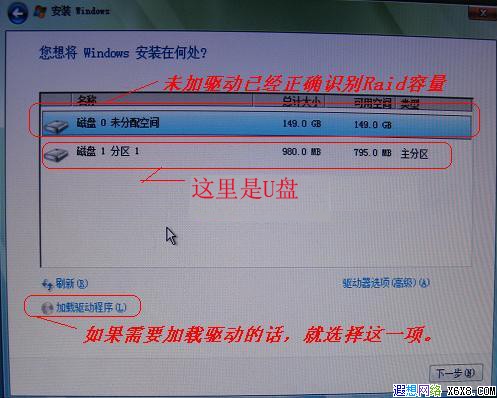

在测试965芯片主板跟570Ultra主板的时候，根本就不需要手动安装Raid驱动，在BIOS设置好Raid打开，以及DOS下组建好Raid模式后，使用Vista光盘安装系统，在分区的地方，就自动识别为单个硬盘容量。请看下图：(安装的是Windows Vista Ultimate简体中文旗舰版）

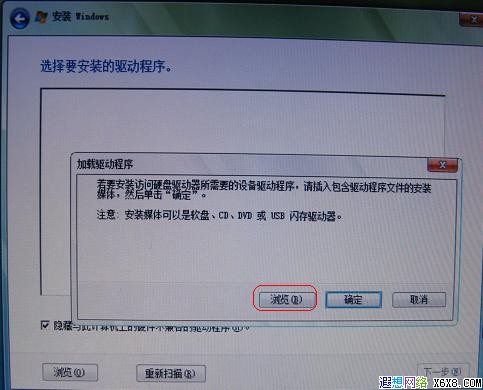

但是用939主板的时候，是需要在Vista下加载Raid驱动才可以正常显示Raid硬盘容量的。所以，如果遇到要加载驱动的话，就选择“加载驱动程序”这一项进行加载就可以了，下面以570 Ultra平台为例，点击“加载驱动程序”后，出现下图：

选择“浏览”，安装程序就会扫描计算机上所有的存储介质，U盘、光盘、软盘、硬盘，然后列出文件定理菜单，选择存放驱动的文件夹就可以进行驱动加载了。

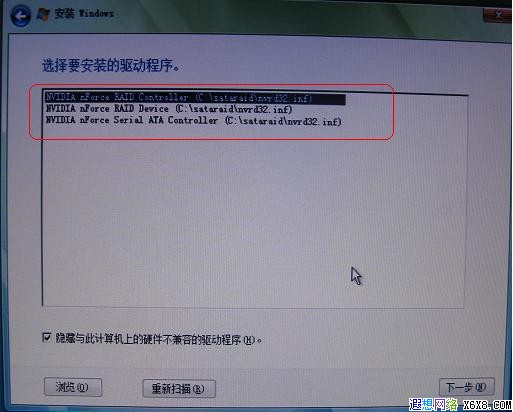

如果像nForce平台要加载两个驱动的，也不用担心，因为它可以通过按住“Ctrl”键进行驱动复选，就可以一次性加将驱动加载完，请看下图：

(7)XP系统下安装Raid硬盘。
在以上不同芯片组和Raid控制芯片组Raid的完成安装截图，有每种芯片都有Raid磁盘管理器。
Intel——Intel Matrix Storage Console,安装芯片组IAA驱动即可。
nForce——nVIDIA MediaShield,安装芯片SW驱动即可。
VIA——VIA V-RAID，安装芯片组4合1驱动中的VIA V-RAID Config and Monitor Utility项目即可。
ATi——WebPAM,安装WebPAM程序即可。
JMB363——JMicron Raid Confiurer,安装JMicron Controller Driver即可。
