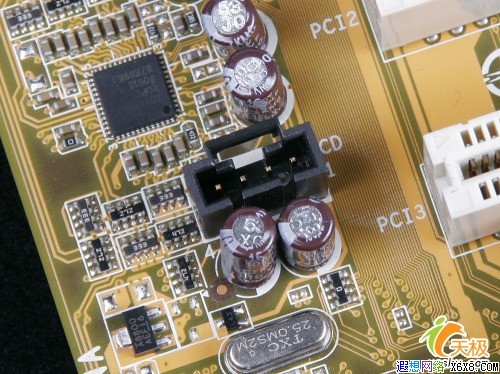

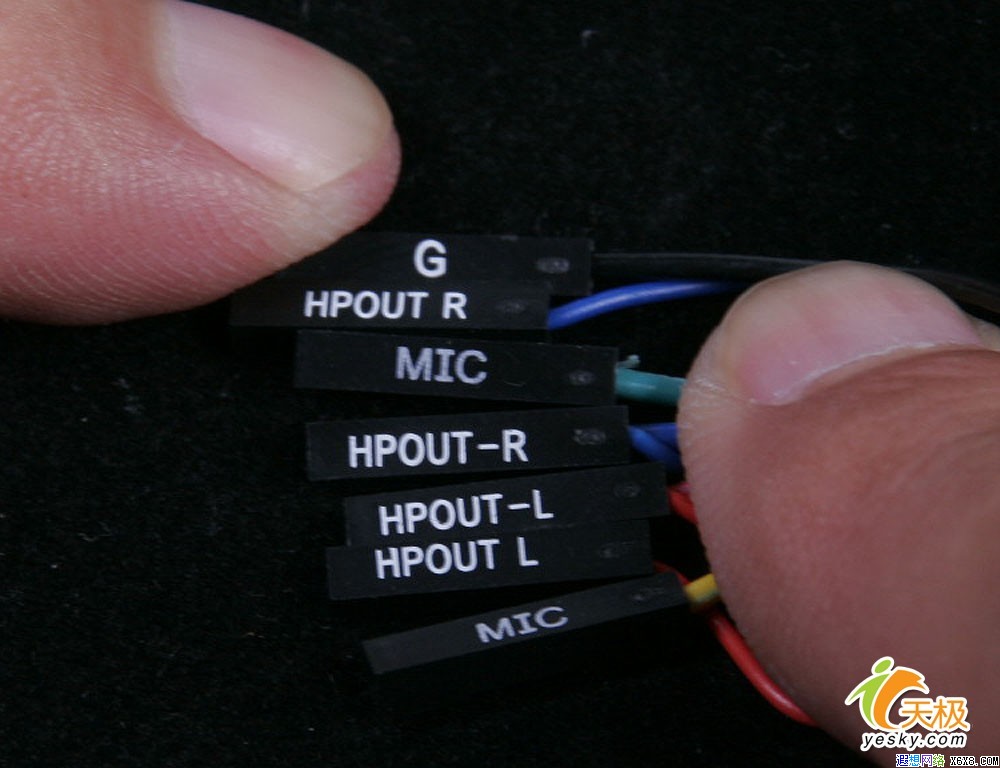

另外，在主板上我们还会发现上图中这样的接口，这也是音频接口，不过对应的是光驱背部的音频接口。在某些支持不开机听音乐的电源，我们连接此音频线后即可以利用光驱的前面板上的耳机来听音乐，不过目前这一功能并不常用，大部分机器并不支持这一功能，因此可以不用连接。

七、认识主板上机箱电源、重启按钮，图解安装方法

　　连接机箱上的电源键、重启键等是装电脑的最后一步，很多朋友对电源线的安装感到丰常头痛，接下来小编以两款主板为例，详细介绍一下电源键、重启键等的安装方法。

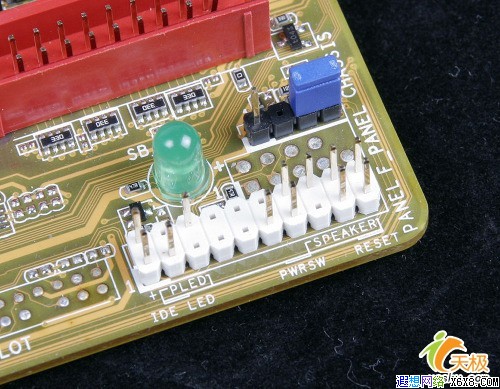

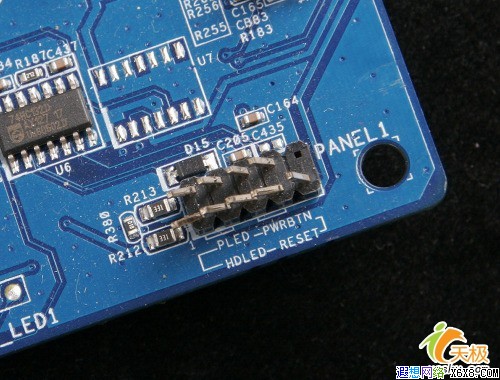

　　上面两张图片中的一组插槽，便是机箱电源、重启等键的插槽。

（一般情况下红色代表正极，如果不确认在安装时可以查看背部的“+/-”极标识）

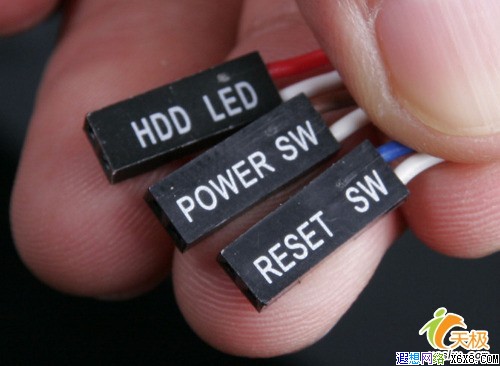

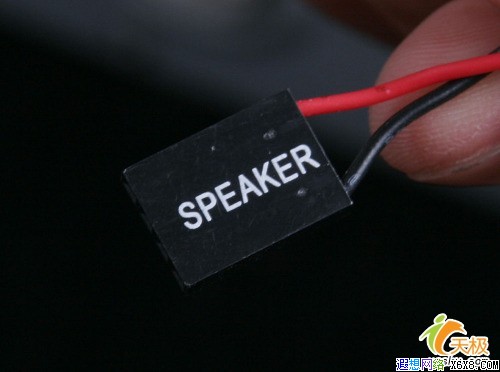

　　上面两张图是机箱中电源、重启、硬盘指示灯和机箱前置报警喇叭的接口。与主板插槽的具体安装方法，请参照下图。

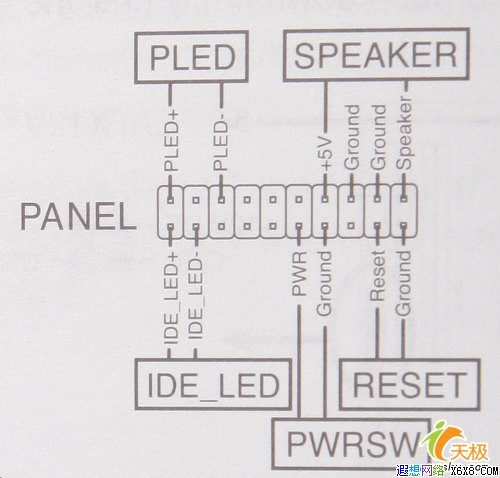

　　上图便是机箱与主板电源的连接示意图。其中，PWR SW是电源接口，对应主板上的PWR SW接口，RESET为重启键的接口，对应主板上的RESET插孔，上面的SPEAKER为机箱的前置报警喇叭接口，我们可以看到是四针的结构，其中红线的那条线为+5V供电线，与主板上的+5V接口相对应，其它的三针也就很容易的插入了。IDE_LED为机箱面板上硬盘工作指示灯，对应主板上的IDE_LED，剩下的PLED为电脑工作的指示灯，对应插入主板即可。需要注意的是，硬盘工作指示灯与电源指示灯分为正负极，在安装时需要注意，一般情况下红色代表正极。

八、认识主板上的散热器接口 详细介绍安装过程

　　很多朋友对主板上的散热器接口还不是很清楚，接下来详细介绍一下。

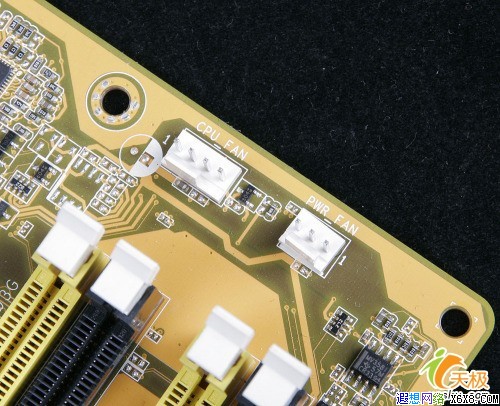

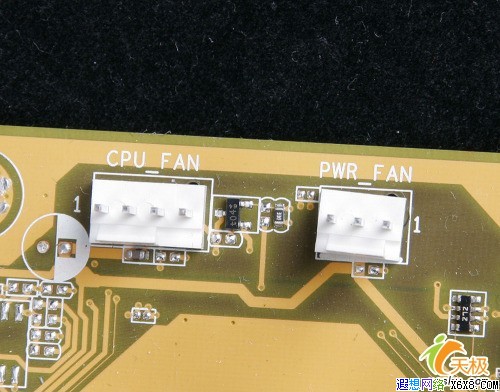

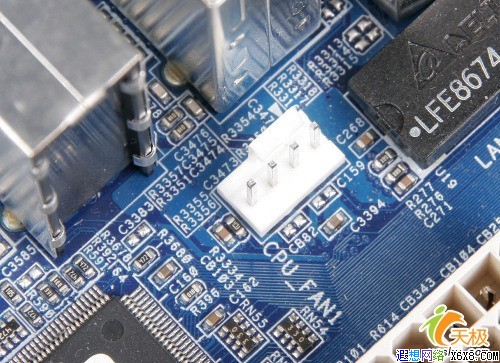

　　以上三张图片中的CPU_FAM是CPU散热器的电源接口，可以清楚的看到，目前CPU的散热器接口采用了四针设计，与其它散热器相比明显多出一针，这是因为主板提供了CPU温度监测功能，风扇可以根据CPU的温度自动调整转速。

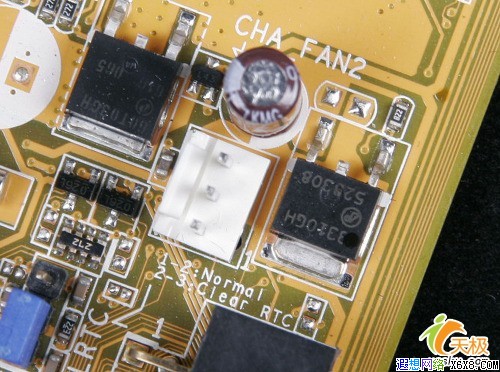

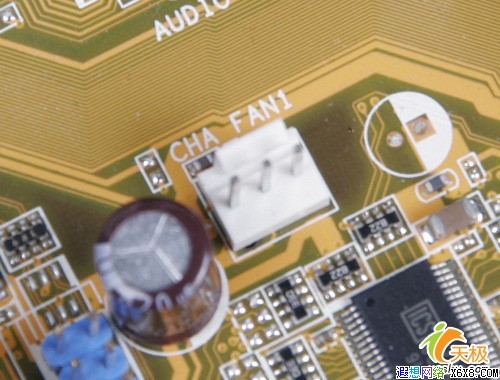

　　另外主板上还有一些CHA_FAM的插座，这些都是用来给散热器供电的，大家如果添加了散热器，可以通过这些接口来为风扇供电。另外可以看到，这些接口均采用了防呆式的设计方法，反方向根据就无法插入，因此大家在安装时可以仔细的观察一下，非常简单。

九、其它接口安装方法简单介绍

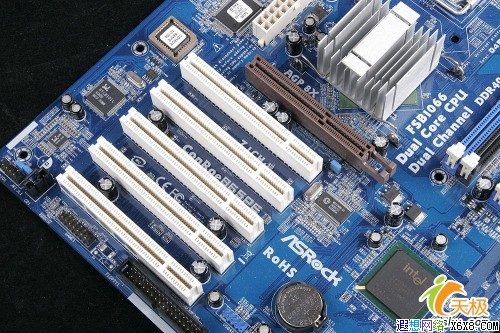

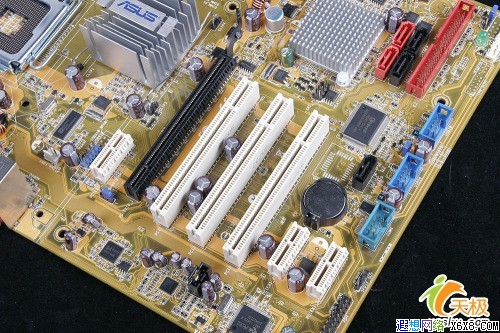

主板上的扩展插槽，其中黑色的为PCI-E插槽，用来安装PCI-E显卡，PCI-E显卡接口参见下图

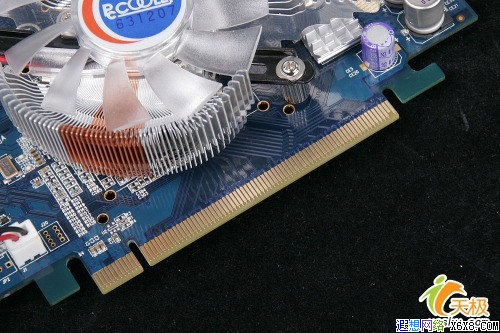

显卡的PCI-E接口

　　在较早芯片组的主板上，由于不支持PCI-E，因此还是传统的AGP 8X显卡接口，见上图中棕色的插槽。其余的为PCI插槽，用来扩展PCI设备。

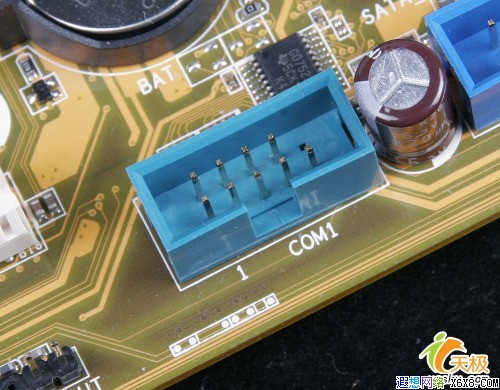

　　新的主板芯片组背部不提供COM接口，因此在主板上内建了COM插槽，可以通过扩展支持对COM支持，方便老用户使用。

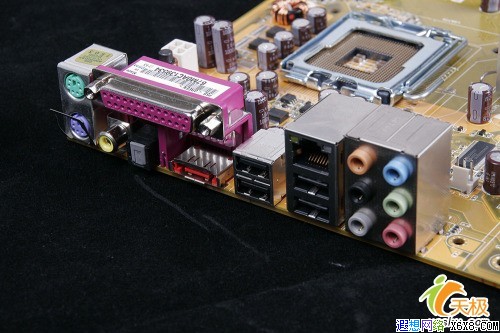

　　主板背部的PS/2鼠标键盘、同轴音频、E-SATA、USB和8声道的音频输出接口。

　　通过本篇的详细介绍，相信朋友们对电脑的连线有了深入的了解和认识了，那么近期有攒机的用户，你不妨按照小编的图解过程，自已动手，体验一下DIY的乐趣吧。
